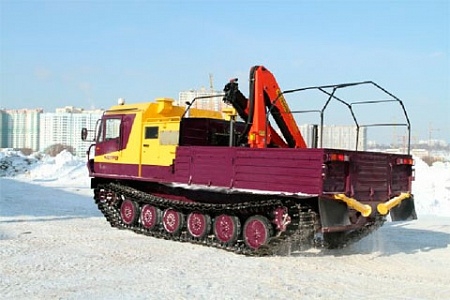

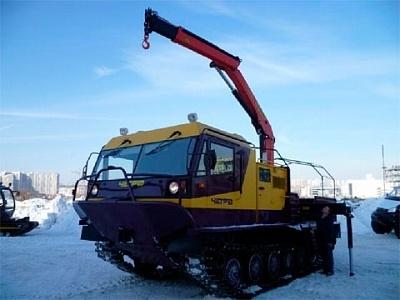

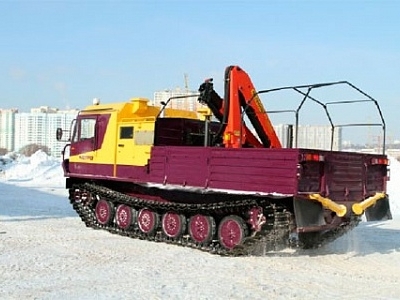

ТМ 140 с кран-манипулятором

Описание

Корпус представляет собой стальную сварную конструкцию, состоящую из каркаса, обшитого плоскими и рифлеными листами. В переднем наклонном листе для доступа к механизму натяжения гусениц и передним гидроамортизаторам имеется два проема, закрываемые крышками.

В нижней части правого и левого бортов вварены по шесть кронштейнов торсионной подвески, а в кормовой части – барабаны для установки бортредукторов. На корме расположены задние буксирные крюки.

На днище выполнены лючки, закрываемые резьбовыми пробками для слива топлива из топливных баков, для слива масла с углового редуктора, для слива масла из гидромеханической коробки передач, для слива масла из картера двигателя.

Отсек силовой установки с левой и правой стороны имеет по одной двери, которые фиксируются в закрытом положении замками, а в открытом – стопорными механизмами. На крыше отсека предусмотрено окно для установки трубы системы выпуска отработанных газов. Для аварийного доступа в моторный отсек имеется люк с крышкой.

В задней части корпуса расположена грузовая платформа. Средняя часть заднего борта платформы откидная. Фиксируется в закрытом положении двумя замками. На полу грузовой платформы имеется четыре люка, предназначенные для доступа к заднему топливному баку и трансмиссии, которые закрываются крышками.
