Кировец К-703М-АС

Мобильный сварочный агрегат на базе промышленного трактора Кировец К-703М

  • Мощность:
    350 л.с., 8481.10
  • Масса:
    18 000 – 19 500 кг

Запросить стоимость

    Запросить стоимость

    *Нажимая на кнопку «Отправить», вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

    Заявка на сервис

      Заявка на сервисное обслуживание


      *Нажимая на кнопку «Отправить», вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

      Описание

      Агрегат сварочный смонтирован на базе универсального тракторного модуля К-703М(А) и предназначен для ручной или полуавтоматической электросварки трубопроводов в полевых условиях.

      Высокая проходимость является его главным преимуществом по сравнению с аналогичными агрегатами на шасси автомобилей. Агрегат может быть использован на обвязке скважин, при монтаже компрессорных станций и при выполнении вспомогательных работ, связанных с процессом сварки.

      Сварочное оборудование приводится в действие от двигателя модуля. В стандартной комплектации агрегат имеет 4(8) сварочных поста, работающих от трехфазного генератора БГ-100 (БГ-200). Возможна комплектация агрегата различными видами стрел.

      ОСНОВНЫЕ ПАРАМЕТРЫ

      К-703МА-

      АС4-100

      К-703М-

      АС8-200

      К-703МА-

      АС4-100

      К-703М-

      АС8-200



      Базовые машины

      Удлиненная база

      (по заказу)

       Базовый модуль

      К-703МА

      К-703М

      К-703МА

      К-703М

       Габариты, мм

          – длина

      9750

      11 600

          – ширина

      3000

      3000

          – высота по кабине

      3900

          – высота по стреле

      4420

       Дорожный просвет, мм:

         – под главной передачей вед. моста

      550

         – под осью вертикального шарнира

      440

       Колея, мм

      2255

       База, мм

      3750

      5100

       Максимальная глубина

       преодолеваемого брода, м

      1,0

       Предельный угол поперечной

       статической устойчивости, рад.(град.)

      0,61(35)

       Предельные углы, рад(град):

           – подъема (спуска)

      0,31(18)

           – крена

      0,21(12)

       Максимальная скорость, км/ч

      29,0

      29,0

       Масса, не более, кг

      17 000

      18 000

      18 500

      19 500

       Максимальный запас топлива

      3 бака суммарной емкостью 720 л

       Время непрерывной работы на

       максимальном запасе топлива, час

      15

      10

      15

      10

      ДВИГАТЕЛЬ

       Марка

      ЯМЗ-

      238НД3-1

      8481.10

      ЯМЗ-

      238НД3-1

      8481.10

       Тип двигателя

      4-х тактный, V-образный, 8 цилиндр. с турбонаддувом

       Номинальная мощность, кВт (л.с.)

      173 (235)

      257 (350)

      173 (235)

      257 (350)

       Эксплуатационная мощность, кВт(л.с.)

      160(217)

      235(320)

      160(217)

      235(320)

       Номинальная частота вращения, мин.-1

      1700

      1900

      1700

      1900

       Предпусковой подогреватель

      ПЖД-30

      ТРАНСМИССИЯ

       КПП – механическая, с переключением 4-х передач без разрыва потока мощности в пределах

       каждого из четырех режимов (16 скоростей переднего хода и 8 скоростей заднего хода)

       Подмоторный и грузовой мосты – ведущие, грузовой мост – отключаемый.

       Межколесный дифференциал – самоблокирующаяся двухсторонняя зубчатая муфта свободного

       хода

      ХОДОВАЯ ЧАСТЬ

       Подвеска мостов

      Жесткая

       Шины промышленные

      29,5/75R25

       Рабочие тормоза

      сухие, колодочного типа с пневмоприводом

       Стояночный тормоз

      колодочно-дисковый с пневмопружинным приводом

      ТИП КАБИНЫ И ЕЕ ОБОРУДОВАНИЕ

       Двухместная, цельнометаллическая, с термо-, вибро- и шумоизоляцией; со встроенным каркасом

       безопасности, защищающим оператора при опрокидывании машины (ROPS) и от падающих

       предметов (FOPS).

       Сиденье оператора – подрессоренное.

       Два вентилятора обдува передних и задних стекол, стекла – тонированные.

       Два отопителя.

      КУЗОВ

       Внутреннее освещение

      имеется

       Внутренние габариты

       (длина х ширина х высота), мм

      3150х3000х2050

       Наружнее освещение, кол-во поворотных

       прожекторов, шт.

      2

      2

      2

      2

       Стрела для работы

      с палаткой или навесом

      с металлической палаткой

       Длина стрелы, мм.

      4400

      5600

      6000

       Грузоподъемность стрелы, Н (кГс)

      4900 (500)

      3920 (400)

      10000 (1000)

       Привод стрелы (подъем/опускание)

      Гидравлический

       Привод стрелы (поворот)

      Механический

       Угол поворота стрелы, град.

      90 – вправо, 90 – влево

      90 (влево)

      ОСНОВНОЕ (БАЗОВОЕ) СВАРОЧНОЕ ОБОРУДОВАНИЕ

       Количество сварочных постов, шт.

      4

      8

      4

      8

       Источник питания переменным током,

       генератор:

      БГ-100

      БГ-200

      БГ-100

      БГ-200

       Номинальная мощность, кВт

      100

      200

      100

      200

       Блок управления генератором

      устанавливается

       Коллектор напряжения генератора

      устанавливается

       Источник питания сварочным током,

       выпрямитель:

      ВДМ-1201

      ВДМ-1601

      ВДМ-1201

      ВДМ-1601

       Номинальный сварочный ток, А

      1250

       Номинальное рабочее напряжение, В

      60

       Регулирование тока на сварочном посту

      ручное, ступенчатое

       Реостат балластный РБ-302, шт.

      4

      8

      4

      8

       Шкаф управления

      Устанавливается

       Вентилятор осевой, шт.

      1

      1

      1

      1

       Маски сварочные, шт.

      4

      8

      4

      8

       Стекла для маски сварщика (21х69), шт.

      10

      10

      10

      10

       Сварочный кабель КГ-1х35 (L=30 м.) с

       наконечниками, шт.

      4

      8

      4

      8

       Сварочный кабель КГ-1х70 (L=30 м.) с

       наконечниками, шт.

      1

      2

      1

      2

       Печь для сушки электродов СШО-3.2, шт.

      1

      1

      1

      1

       Эл./розетка переменного тока 220В, шт

      4

      4

      4

      4

      Выпускаются агрегаты с увеличенной базой, имеющие ряд преимуществ:

      • увеличение базы с 3750 мм до 5100 мм позволяет разместить на грузовой полураме термоизолированный кузов с генератором и сварочным оборудованием, стрелу повышенной грузоподъемности, металлическую палатку сварщика.
      • стрела грузовая арочной конструкции увеличенной длины (6 м.) имеет повышенную грузоподъемность (1 т.). Разворот, подъем стрелы, перемещение каретки осуществляется гидроприводом из кабины трактора.
      • перемещение каретки стрелы с помощью гидроцилиндра позволяет передвигать палатку сварщика на 1 м вдоль стрелы, что снижает время затрачиваемое на установку палатки на трубопроводе.
      • металлическая палатка защищает место сварки, что позволяет производить качественные сварные швы при любых погодных условиях.

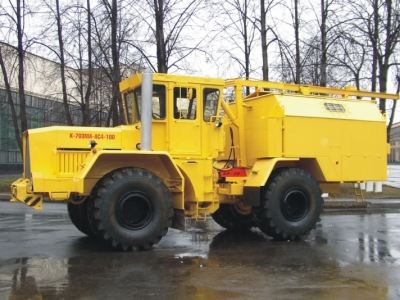

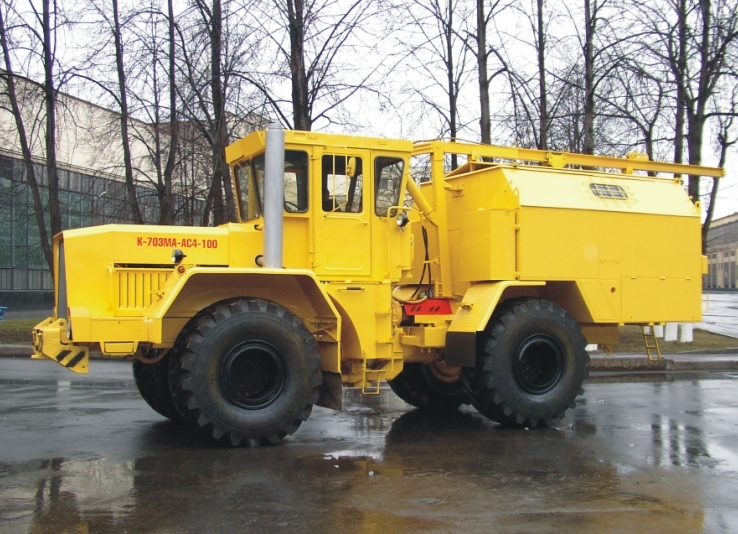

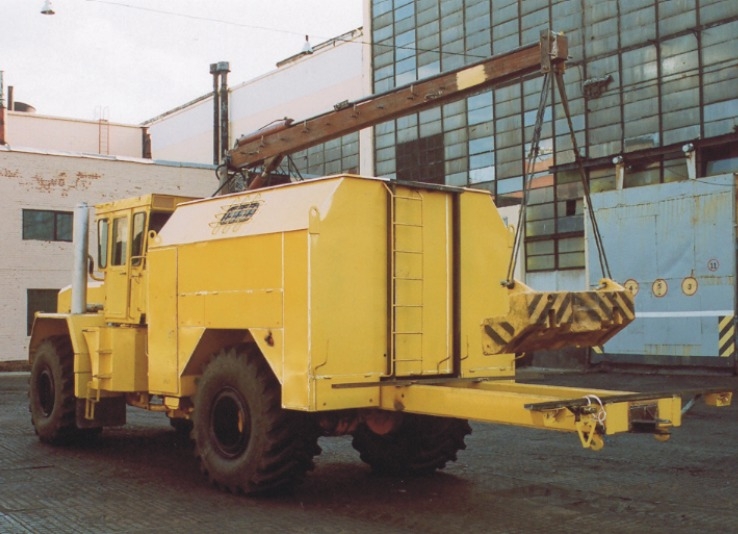

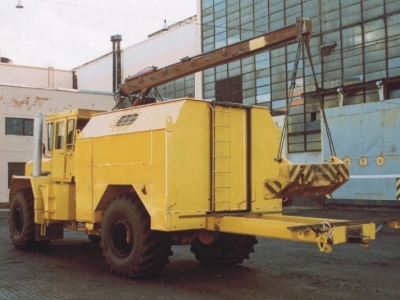

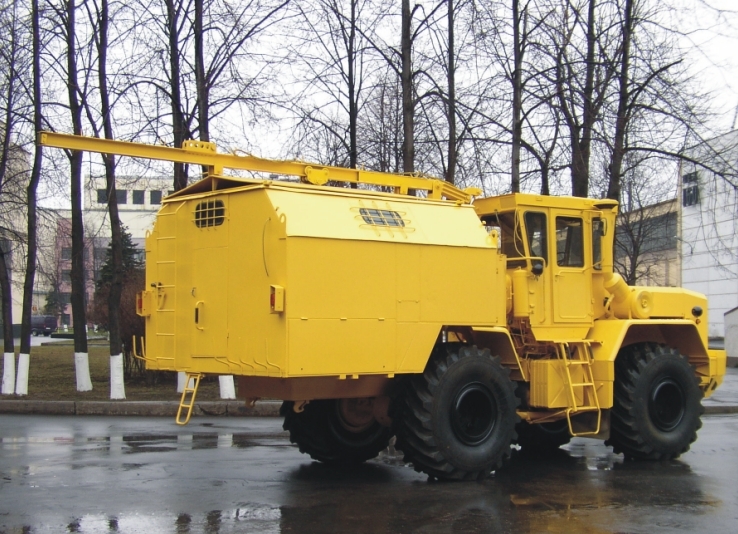

      Фото КИРОВЕЦ К-703М-АС
