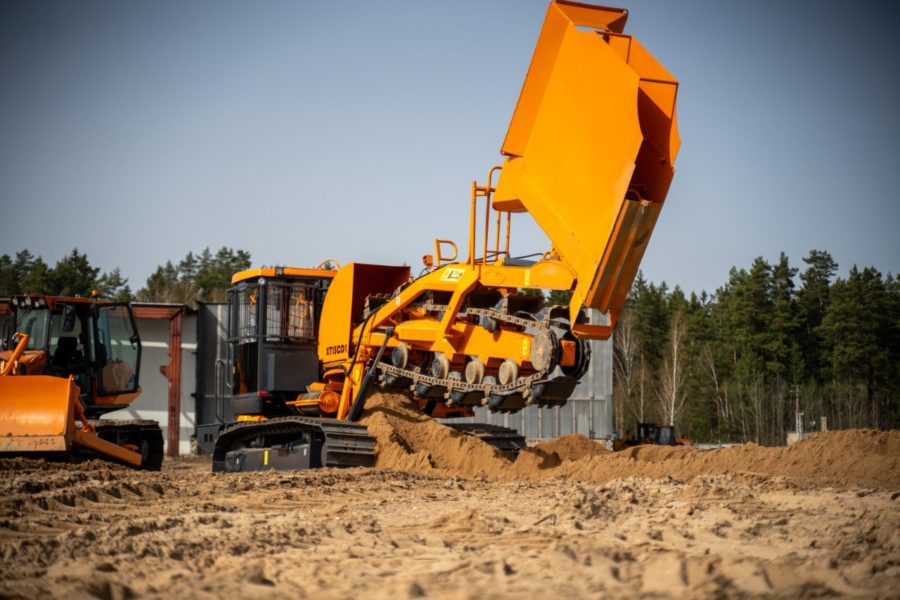

Траншеекопатель AMKODOR XT15CD1 — изображение 1

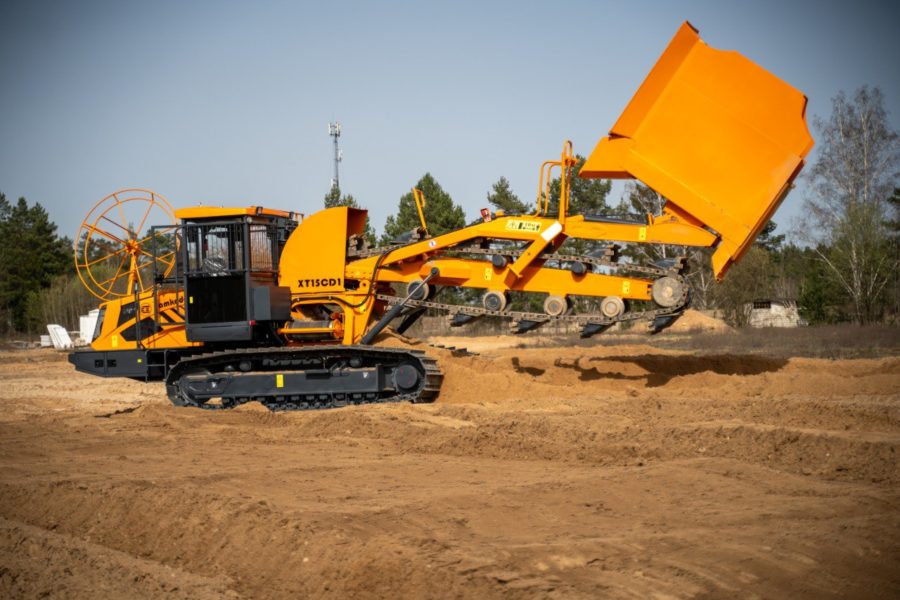

Траншеекопатель AMKODOR XT15CD1 — изображение 2

Траншеекопатель AMKODOR XT15CD1

Траншеекопатель AMKODOR XT15CD1 с ковшовым рабочим органом предназначен для прокладки траншей в грунтах I-III категории, а также талых грунтах без предварительного рыхления, для строительства закрытого дренажа из дренажных труб, рытья траншей под фундаменты, под укладку водопроводных и других трубопроводов. Возможна установка систем нивелирования (стандартно оборудуется лазерной системой нивелирования).

Описание

ДВИГАТЕЛЬ

  • Модель Д-245
  • Производитель Минский моторный завод
  • Мощность номинальная, кВт (л.с.) 100 (136)

ТРАНСМИССИЯ

  • Гидрообъемная замкнутая с регулируемым насосом и гидромоторами
  • Транспортная скорость, км/ч 4
  • Рабочая скорость, км/ч 0.055-0.75*
  • Тип редукторов хода Планетарные
    • Скорость передвижения рабочих органов, м/с:
    • цепь ковшовая — 0.6-1.2
    • транспортер ленточный 4.0

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

  • Гидравлическая система: однонасосная с регулируемым LS – насосом, двумя двухобъемными гидромоторами хода, двухобъемным гидромотором рабочего органа и нерегулируемым гидромотором транспортера
  • Система поворота: дифференциальная
  • Рабочие тормоза: гидрообъемная трансмиссия
  • Стояночная тормозная система: дисковые постоянно замкнутые с гидравлическим растормаживанием, расположенные внутри бортовых редукторов

ГУСЕНИЧНЫЙ ХОД

  • Ширина гусеницы, мм 600
  • Колея гусеничного хода, мм 2100
  • База гусеничного хода, мм 3210
  • Дорожный просвет, мм 500

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

  • Напряжение, В 24

КАБИНА

  • Тип Закрытая, неразъемная
  • ROPS Встроенный

ГАБАРИТНЫЕ И ВЕСОВЫЕ ХАРАКТЕРИСТИКИ

    • В транспортном положении, м:
    • длина, без бухтодержателя 12.2
    • ширина 2.73
    • высота, без бухтодержателя 3.1
  • Масса эксплуатационная, кг 14500

ОБЩИЕ ХАРАКТЕРИСТИКИ

  • Тип траншеекопателя Самоходный
  • Тип привода рабочих органов Гидравлический
    • Диаметр укладываемых пластмассовых труб, мм:
    • с применением бухтодержателя 50-125
    • без применения бухтодержателя 125-160
  • Ширина траншеи, м 0.5
  • Глубина укладки трубы, м 0.4-2.0
  • Давление на грунт, кПа 35
  • Угол въезда, град 11
  • Минимальный радиус поворота в транспортном по­ложении, м 8.0
  • Отклонение системы нивелирования от глубины копания на длине 100 м, мм 50
  • Отклонение продольного уклона дна траншеи от заданного, при применении системы нивелирования (в сторону уменьшения), на длине 100 м, мм, не более 50
  • Отклонение траншеекопателя от оси укладки дрен на длине 100 м, мм, не более 200*
  • * величина усредненная зависит от прочности грунта, глубины копания, мастерства оператора и иных факторов
